Kolory światłowodów OS2, OM2, OM3, OM4 i OM5 – jaki patchcord wybrać?

Kolor patchcordu światłowodowego pomaga szybko rozpoznać typ włókna, ale nie powinien być jedynym kryterium wyboru. Przy zakupie zawsze sprawdź także oznaczenie OS2, OM2, OM3, OM4 lub OM5, typ złączy, długość oraz średnicę włókna, np. 9/125 µm albo 50/125 µm.

Ten poradnik wyjaśnia, co oznaczają najczęściej spotykane kolory światłowodów i jak przejść od koloru kabla do wyboru właściwej kategorii patchcordów światłowodowych.

Co oznaczają kolory patchcordów światłowodowych?

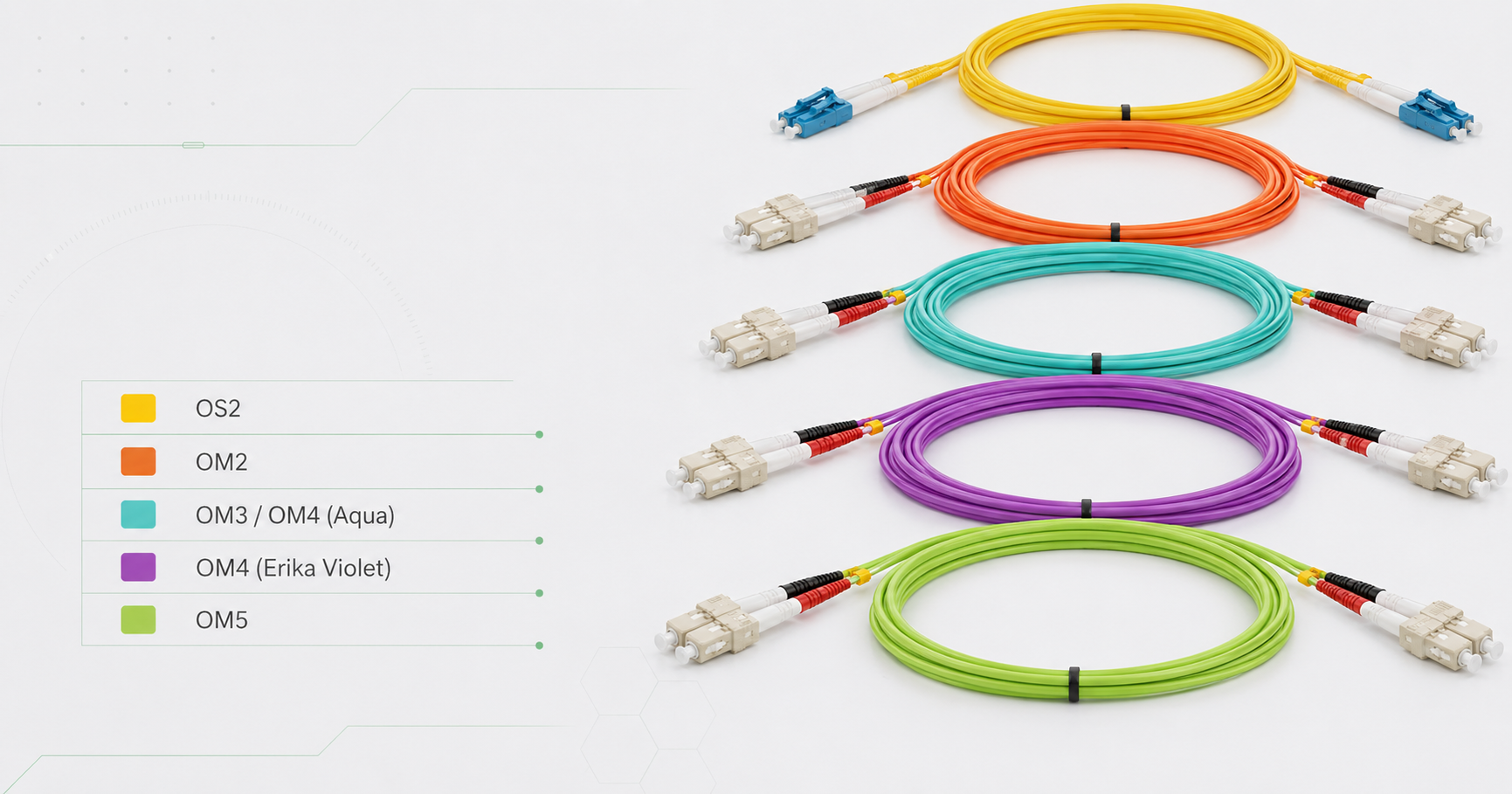

W praktyce kolor płaszcza patchcordu jest skrótem informacyjnym. Żółty najczęściej oznacza światłowód jednomodowy OS2, pomarańczowy starsze światłowody wielomodowe OM1/OM2, aqua światłowody wielomodowe OM3 lub OM4, a limonkowy OM5. W części rynku można też spotkać OM4 w kolorze Erika Violet, dlatego ostatecznie decyduje opis produktu i oznaczenie na kablu.

Najważniejsza zasada: nie mieszaj jednomodu z wielomodem. Patchcord OS2 pracuje z innym typem toru optycznego niż patchcordy OM2, OM3, OM4 i OM5. Kolor pomaga uniknąć pomyłki, ale nie zastępuje sprawdzenia parametrów.

Tabela kolorów światłowodów OS2, OM2, OM3, OM4 i OM5

Typ patchcordu	Typowy kolor płaszcza	Rodzaj włókna	Kiedy wybrać	Kategoria
OS2	Żółty	Jednomodowy 9/125 µm	Dłuższe połączenia, single-mode, połączenia między punktami dystrybucyjnymi	Patchcordy OS2
OM2	Pomarańczowy	Wielomodowy 50/125 µm	Serwis starszych instalacji wielomodowych	Patchcordy OM2
OM3	Aqua	Wielomodowy 50/125 µm	Standardowe połączenia multimode w szafie rack i serwerowni	Patchcordy OM3
OM4	Aqua lub Erika Violet	Wielomodowy 50/125 µm	Nowoczesne połączenia wielomodowe z większym zapasem parametrów niż OM3	Patchcordy OM4
OM5	Limonkowy	Wielomodowy 50/125 µm	Instalacje wymagające OM5 lub transmisji wielofalowej w torze multimode	Patchcordy OM5

Patchcord światłowodowy OS2 – kiedy wybrać?

Patchcordy światłowodowe OS2 są przeznaczone do torów jednomodowych, najczęściej 9/125 µm. Typowy kolor płaszcza to żółty. OS2 wybiera się przy dłuższych połączeniach, połączeniach między punktami dystrybucyjnymi oraz instalacjach wymagających jednomodowej transmisji optycznej.

Jeżeli urządzenia, wkładki SFP lub dokumentacja instalacji wskazują tryb single-mode, właściwym kierunkiem jest OS2, a nie OM3 lub OM4.

Patchcord światłowodowy OM2 – kiedy ma sens?

Patchcordy światłowodowe OM2 należą do światłowodów wielomodowych. Są spotykane głównie w starszych instalacjach, gdzie trzeba zachować zgodność z istniejącym torem optycznym. Typowy kolor dla OM2 to pomarańczowy.

Do nowych instalacji wielomodowych częściej wybiera się OM3 lub OM4, ale OM2 nadal może być potrzebny przy serwisie starszej infrastruktury.

Patchcord światłowodowy OM3 – do jakich sieci?

Patchcordy światłowodowe OM3 to wielomodowe patchcordy 50/125 µm, często w kolorze aqua. OM3 jest popularnym wyborem do połączeń w szafach rack, serwerowniach i lokalnych instalacjach światłowodowych, gdy infrastruktura oraz moduły optyczne pracują w trybie multimode.

OM3 warto rozważyć wtedy, gdy instalacja nie wymaga parametrów OM4, ale ma obsługiwać nowocześniejsze połączenia wielomodowe niż starsze OM1/OM2.

Patchcord światłowodowy OM4 – kiedy wybrać?

Patchcord światłowodowy OM4 jest częstym wyborem do nowoczesnych połączeń wielomodowych 50/125 µm. Najczęściej spotykany kolor to aqua, ale OM4 może też występować jako Erika Violet. W praktyce patchcord OM4 wybiera się wtedy, gdy instalacja wymaga większego zapasu parametrów niż OM3 albo gdy dokumentacja toru optycznego wskazuje OM4.

Jeżeli szukasz produktu pod konkretną instalację, zwracaj uwagę na pełny opis: patchcord OM4, patchcord światłowodowy OM4, patchcord LC-LC OM4, OM4 50/125 oraz długość przewodu. Te oznaczenia powinny zgadzać się z modułami optycznymi, przełącznicą i istniejącym torem światłowodowym.

W nowych instalacjach wielomodowych OM4 bywa wybierany jako bezpieczniejszy wariant niż OM3, ponieważ daje większy zapas parametrów. Nie oznacza to jednak, że każdy patchcord światłowodowy OM4 można bezmyślnie mieszać z dowolnym torem; typ włókna i złącza nadal muszą być zgodne po obu stronach połączenia.

Patchcord światłowodowy OM5 – czym różni się od OM4?

Patchcordy światłowodowe OM5 to wielomodowe patchcordy 50/125 µm kojarzone z kolorem limonkowym. OM5 powstał z myślą o zastosowaniach wykorzystujących transmisję wielofalową w torach wielomodowych. Nie jest automatycznym zamiennikiem OM4 w każdej instalacji; trzeba sprawdzić wymagania urządzeń i projektu.

OM3 vs OM4 vs OM5 – szybki wybór

• OM3 – dobry wybór do wielu standardowych połączeń wielomodowych 50/125 µm.
• OM4 – wybór z większym zapasem parametrów; często stosowany w nowych instalacjach wielomodowych, połączeniach w serwerowniach i wtedy, gdy klient szuka fraz typu patchcord światłowodowy OM4 lub patchcord LC-LC OM4.
• OM5 – specjalistyczny wariant wielomodowy, zwykle limonkowy, dobierany wtedy, gdy wymaga tego projekt lub urządzenia.

Na co zwrócić uwagę przed zakupem patchcordu światłowodowego?

• Typ włókna – OS2 dla single-mode, OM2/OM3/OM4/OM5 dla multimode.
• Typ złączy – np. LC-LC, LC-SC, SC-SC albo inne wymagane przez urządzenia i przełącznice.
• Długość – dobierz zapas, ale unikaj niepotrzebnie długich przewodów w szafie rack.
• Zgodność z istniejącą instalacją – kolor ma pomagać, ale decyduje oznaczenie OS2, OM3, OM4 lub OM5.

Najczęstsze pytania o kolory światłowodów

Jaki kolor ma patchcord OM4?

Patchcord OM4 najczęściej ma kolor aqua, ale na rynku można spotkać także OM4 w kolorze Erika Violet. Dlatego przy zakupie nie opieraj się tylko na kolorze płaszcza; sprawdź oznaczenie OM4 w opisie produktu lub na kablu.

Czym różni się OM3 od OM4?

OM3 i OM4 to światłowody wielomodowe 50/125 µm. OM4 jest wariantem o większym zapasie parametrów niż OM3 i często wybiera się go do nowych instalacji wielomodowych, połączeń w serwerowniach oraz tam, gdzie projekt wymaga OM4.

Czy OM4 można użyć zamiast OM3?

W wielu instalacjach wielomodowych OM4 może pracować tam, gdzie stosowano OM3, ale nie należy zakładać tego automatycznie. Trzeba sprawdzić zgodność całego toru: modułów optycznych, przełącznicy, istniejącego okablowania, złączy i wymagań projektu.

Kiedy wybrać OS2, a kiedy OM4?

OS2 wybierz dla toru jednomodowego single-mode 9/125 µm, szczególnie przy dłuższych połączeniach i wkładkach jednomodowych. OM4 wybierz dla toru wielomodowego multimode 50/125 µm, gdy urządzenia i instalacja wymagają patchcordu światłowodowego OM4.

Czy kolor światłowodu wystarczy do identyfikacji kabla?

Nie. Kolor płaszcza jest pomocną wskazówką, ale nie zastępuje oznaczenia kabla. Przed zakupem sprawdź typ włókna OS2, OM2, OM3, OM4 lub OM5, średnicę 9/125 albo 50/125 µm, typ złączy i długość patchcordu.

Jaki patchcord światłowodowy wybrać do switcha?

Dobór patchcordu do switcha zależy od wkładki optycznej lub portu światłowodowego. Jeśli moduł jest single-mode, wybieraj OS2. Jeśli moduł jest multimode, sprawdź, czy tor ma być OM3, OM4 lub OM5, a następnie dobierz odpowiednie złącza, najczęściej LC-LC albo LC-SC.

Przejdź do kategorii patchcordów światłowodowych

Jeżeli znasz już typ włókna, przejdź bezpośrednio do odpowiedniej kategorii. To bezpieczniejsze niż wybór produktu wyłącznie po kolorze płaszcza.

Jeżeli nie masz pewności, od którego typu zacząć, przejdź do głównej kategorii patchcordy światłowodowe i zawęź wybór według typu włókna, złączy oraz długości.
