Patchcord RJ45 – Co to jest i do czego służy?

Spis treści

• Wstęp
• Co to jest Patchcord RJ45?
• Złącza 8P8C i 4P4C
• Do czego służy Patchcord RJ45?
• Jak wybrać odpowiedni Patchcord RJ45?
• Jak poprawnie podłączyć Patchcord RJ45?
• Tabela kolorów RJ45 dla T568A i T568B
• Jak rozpoznać Patchcord RJ45 o słabej jakości?
• Podsumowanie

Najważniejsze wnioski

Kluczowy punkt	Opis
Patchcord RJ45	Rodzaj kabla sieciowego służący do łączenia urządzeń w sieciach Ethernet. Ma fabrycznie zamontowane złącza RJ45 na obu końcach.
Złącza 8P8C i 4P4C	Złącza RJ45 to faktycznie standard 8P8C, mający osiem pozycji i styków. 4P4C to mniejsze złącza używane w telefonii.
Do czego służy Patchcord RJ45?	Do łączenia komputerów, drukarek, przełączników i innych urządzeń w sieciach Ethernet.
Długość i kategoria kabla	Wybierz odpowiednią długość kabla i kategorię, np. Cat 5e do 1 Gb/s lub Cat 6a do 10 Gb/s.
Przewodniki CCA vs czysta miedź	CCA (aluminium pokryte miedzią) jest mniej trwałe i gorszej jakości. Zaleca się wybór kabli z czystej miedzi.
Patchcordy słabej jakości	Mają krótkie lub łamliwe odgiętki, przewodniki CCA, cienkie żyły (AWG 28 i wyżej) lub kruche zatrzaski RJ45.
Jak podłączyć patchcord?	Upewnij się, że gniazdo i wtyk są czyste, zatrzask nie jest złamany, a kabel nie ma uszkodzeń. Podłącz wtyk, aż usłyszysz klik.
Użycie kabli UTP/STP	UTP jest odpowiednie dla domowych instalacji, a STP redukuje zakłócenia w wymagających środowiskach.

W dzisiejszych czasach, w których technologia staje się coraz bardziej złożona i zaawansowana, istnieje wiele różnych rodzajów kabli i połączeń. Jednym z najczęściej używanych typów kabli w sieciach komputerowych jest patchcord RJ45. W tym artykule omówimy, czym jest patchcord RJ45, jakie funkcje spełnia oraz jak wybrać i używać wysokiej jakości kabli tego typu.

---

Co to jest Patchcord RJ45?

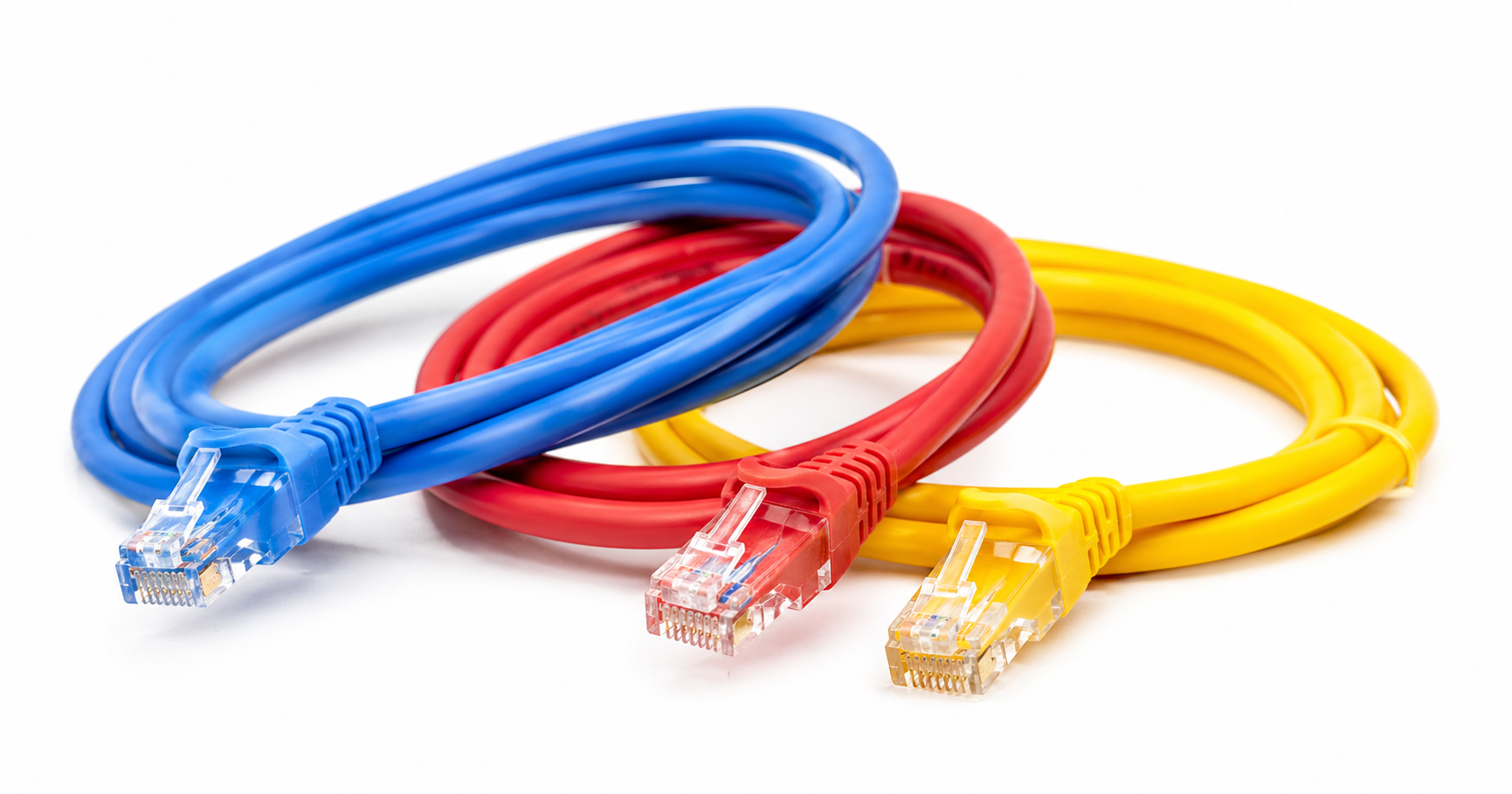

Patchcord RJ45 to rodzaj kabla sieciowego, który służy do łączenia różnych urządzeń w sieciach Ethernet. Nazwa „patchcord” pochodzi od angielskiego słowa „patch„, oznaczającego „połączenie„, „cord” oznaczającego „kabel„/”sznur” oraz skrótu „RJ” (Registered Jack), który odnosi się do standardu połączeniowego używanego w tego typu kablach.

Patchcord RJ45 składa się z fabrycznie zamontowanych złączy RJ45 na obu końcach. Wewnątrz kabla znajdują się cztery pary przewodników (osiem żył w sumie), skręconych w celu zmniejszenia zakłóceń elektromagnetycznych. Przewodniki te są zwykle wykonane z czystej miedzi, co zapewnia niską oporność i wysoką jakość sygnału.

Złącza 8P8C i 4P4C

Choć złącza RJ45 są powszechnie kojarzone z kablami sieciowymi, poprawniejszym technicznym określeniem dla używanych tutaj złączy jest 8P8C (ang. 8 Position 8 Contact). Oznacza to, że złącze ma osiem pozycji (miejsce na styki) i osiem rzeczywistych styków, które przewodzą sygnał. W praktyce termin RJ45 stał się standardem w języku potocznym, choć RJ45 pierwotnie odnosiło się do specyficznego standardu telekomunikacyjnego.

Dla porównania, wtyki 4P4C (4 pozycje, 4 styki) są mniejsze i najczęściej spotykane w telefonach stacjonarnych, np. w kablach do podłączania słuchawek lub mikrofonów telefonicznych. Oba typy złączy mogą wyglądać podobnie, ale różnią się rozmiarem i zastosowaniem. W kablach sieciowych Ethernet zawsze używane są złącza 8P8C.

---

Do czego służy Patchcord RJ45?

Patchcordy RJ45 służą głównie do tworzenia połączeń między urządzeniami sieciowymi, takimi jak komputery, drukarki, przełączniki, routery czy patchpanele. Są one kluczowym elementem infrastruktury sieci Ethernet, umożliwiającym szybki i niezawodny przesył danych.

Patchcordy są dostępne w różnych długościach, co pozwala na dostosowanie ich do indywidualnych potrzeb użytkownika. Mogą być także wykonane w różnych kolorach oraz w wersjach z różnymi typami osłon (np. UTP – Unshielded Twisted Pair, lub STP – Shielded Twisted Pair), co ułatwia identyfikację połączeń i redukcję zakłóceń elektromagnetycznych w wymagających środowiskach.

Różne standardy, takie jak TIA/EIA-568-A i B czy ISO/IEC 11801, definiują sposób podłączenia przewodników do złącza RJ45. Standardy TIA/EIA-568-A i B zaprawienia wtyku RJ45 w patchcordzie wpływają na to czy patchcord jest krosowany czy nie.

---

Jak wybrać odpowiedni Patchcord RJ45?

Wybór odpowiedniego patchcorda RJ45 zależy od kilku kluczowych czynników:

• Długość kabla: Wybierz długość odpowiednią do swoich potrzeb, unikając zbyt długich kabli, które mogą powodować problemy z jakością sygnału, oraz zbyt krótkich, które mogą być niepraktyczne w instalacji. Przy wyborze długich patchcordów RJ45 trzeba mieć na względzie długość całego toru sieci tak aby jego sumaryczna długość mieściła się w normach.
• Typ przewodnika: Jeśli instalacja jest narażona na zakłócenia elektromagnetyczne, rozważ użycie kabli STP. W typowych warunkach domowych wystarczające są kable UTP.
• Kategoria kabla: Wybierz patchcord o kategorii odpowiadającej wymaganiom Twojej sieci, np. Cat 5e dla sieci do 1 Gb/s lub Cat 6a dla sieci do 10 Gb/s.
• Jakość materiałów: Wybieraj kable z przewodnikami wykonanymi z czystej miedzi, zamiast kabli CCA (Copper Clad Aluminum), które są mniej trwałe i mniej wydajne.

---

Jak poprawnie podłączyć Patchcord RJ45?

Podłączanie patchcordów RJ45 jest stosunkowo proste, ale warto przestrzegać kilku zasad, aby uniknąć problemów z połączeniem:

1. Sprawdź stan wtyku i gniazda:

   • Upewnij się, że wtyk oraz gniazdo są czyste, wolne od kurzu i korozji.
   • Zwróć szczególną uwagę na ewentualne nadpalenia, które mogą wystąpić w gniazdach PoE (Power over Ethernet) – zjawisko szczególnie zauważalne w sieciach z kamerami POE.
   • Koniecznie upewnij się że nie podłączasz urządzenia nieprzystosowanego do POE do sieci z zasilaniem POE!
   • Sprawdź czy wtyk RJ45 patchcorda nie ma przetartej warstwy złota na konektorach.
   • Upewnij się że czy zatrzask wtyku RJ45 nie jest złamany lub nie ma tendencji do złamania. Wtyk RJ45 bez zabezpieczenia zatrzaskiem może mieć tendencję do nadpaleń pinów w sieciach z POE spowodowaną słabym stykiem pinów wtyku i gniazda RJ45.

2. Oceń stan patchcorda:

   • Sprawdź, czy kabel nie jest uszkodzony, np. przez zbyt mocne zgięcia, oraz czy zatrzask wtyku RJ45 nie jest złamany.

3. Podłącz wtyk RJ45:

   • Włóż wtyk do gniazda, aż usłyszysz charakterystyczny klik. Unikaj siłowego wkładania wtyku, ponieważ może oznaczać że do gniazda RJ45 dostało się ciało obce np. kłębek kurzu.

4. Zadbaj o organizację kabla:

   • Unikaj nadmiernego naprężania lub zginania kabla, szczególnie blisko konektora. Używaj organizerów do szaf rack.

---

Tabela kolorów RJ45 dla T568A i T568B

Ułożenie wtyku RJ45 do odczytu numerów pinów:

• Złącze (zaczep) skierowane ku dołowi.
• Złote styki widoczne od przodu.
• Patrzysz na przednią stronę wtyku, czyli stronę ze stykami.

Jak rozpoznać Patchcord RJ45 o słabej jakości?

Niestety, na rynku dostępne są również patchcordy RJ45 o niskiej jakości, które mogą powodować problemy z niezawodnością, trwałością i transmisją. Oto cechy, które świadczą o słabej jakości kabla:

• Odgiętka przy wtyczce:
  • Zbyt krótka odgiętka lub wykonana z twardego i łamliwego PVC o zbyt małej domieszce plastyfikatora może szybko ulec uszkodzeniu, nie chroniąc kabla przed zginaniem przy wtyku RJ45.
• Osłona kabla:
  • Jeśli osłona jest wykonana z PVC o zbyt małej ilości plastyfikatora, kabel ma tendencję do pękania przy częstym zwijaniu i rozwijaniu. Niestety, przeważnie użytkownik tak wadliwego patchcorda rj45 dowiaduje się o tym po dłuższym czasie.
• Przewodniki CCA:
  • Kable z aluminium pokrytym miedzią (CCA) są mniej trwałe, mają wyższą oporność i nie spełniają norm certyfikacyjnych dla sieci Ethernet.
• Cienkie przewodniki:
  • Przewodniki o średnicy rdzenia AWG 28 i wyższej są bardziej podatne na łamanie i nie spełniają wymagań dla standardowych długości torów sieci LAN.
• Zatrzaski wtyku RJ45 bez osłonki:
  • Zatrzaski które nie posiadają osłonki są bardzo podatne na złamanie w trakcie przeciągania patchcorda RJ45 między innymi kablami w szafie rack.
• Zbyt cienka warstwa złota na pinach wtyku RJ45
  • Znaczną część wartości patchcorda stanowi grubość złocenia wtyku RJ45. Jest to miejsce do oszczędności dla producentów patchcordów o słabej jakości. Niestety weryfikacja złocenia wtyku RJ45 jest trudna bez odpowiednich metod laboratoryjnych.

---

Podsumowując

Patchcord RJ45 to niezbędny element każdej sieci Ethernet. Jego jakość ma kluczowe znaczenie dla wydajności i niezawodności połączeń. Wybierając patchcord, zwróć uwagę na materiały, konstrukcję i zgodność z normami, aby uniknąć problemów wynikających z używania kabli słabej jakości.

Regularne sprawdzanie stanu kabli oraz ich odpowiednie przechowywanie i konserwacja pozwolą na długotrwałe i bezproblemowe korzystanie z sieci. Dzięki świadomemu wyborowi kabli możesz uniknąć wielu problemów technicznych i cieszyć się stabilnym działaniem swojej infrastruktury sieciowej.

---
